Трехфазный асинхронный электродвигатель

  • Трехфазный
  • Условное обозначение типа
  • Размеры рамы и мощность
  • Условия эксплуатации
  • Способ крепления
  • Основные технические параметры

Описание
Трехфазный асинхронный двигатель серии Y-H представляет собой закрытый электродвигатель морского исполнения с вентиляторным охлаждением и короткозамкнутым ротором «беличья клетка». Он, как правило, устанавливается на различные судовые машины, такие как насосы, вентиляторы, сепараторы, гидравлические двигатели и т.д. Разработанные в соответствии с государственным стандартом КНР GB755, наши морские асинхронные двигатели долговечны даже жестких условиях. Кроме того, они удовлетворяют требования следующих стандартов:
IEC60034 Машины электрические вращающиеся
IEC60068 Испытание на воздействие внешних факторов
IEC60072 Машины электрические вращающиеся. Размеры и ряды выходных мощностей
IEC60092 Электрооборудование судов

Двигатели также соответствуют требованиям следующих классификационных обществ.

LR Регистр Судоходства Ллойда ( Великобритания ) GL Германский Ллойд (Германия)
NK Ниппон Кайджи Киокай (Япония) BV Бюро Веритас (Франция)
ABS Американское бюро судоходства (США) KR Корейский Регистр судов (Республика Корея)
RINA Итальянский Морской Регистр (Италия) RS Российский Морской Регистр Судоходства (Россия)
DNV Норвежский Веритас (Норвегия)

Условное обозначение типа
Условное обозначение типа асинхронного двигателя состоит из буквенно-цифровых символов, расположенных в определенном порядке.

Таблица 1
Размер рамы Число полюсов Подшипники
На приводном конце вала На неприводном конце вала
B3 , B5, B35 V1
80 2 , 4 6204-2RS/C3 6204-2RS/C3
90 2 , 4 , 6 6205-2RS/C3 6205-2RS/C3
100 2 , 4 , 6 6206-2RS/C3 6206-2RS/C3
112 2 , 4 , 6 , 8 6206-2RS/C3 6206-2RS/C3
132 2 , 4 , 6 , 8 6208-2RS/C3 6208-2RS/C3
160 2 , 4 , 6 , 8 6309-2RS/C3 6309-2RS/C3
180 2 , 4 , 6 , 8 6311/C3 6311/C3
200 2 , 4 , 6 , 8 6312/C3 6312/C3
225 2/4 , 6 , 8 6312/C3/6313/C3 6312/C3
250 2/4 , 6 , 8 6313/C3/6314/C3 6313/Z2
280 2/4 , 6 , 8 6314/C3/6317/C3 6314/C3
315 2/4 , 6 , 8 6317/Z2/N319/Z2 7317ACJ/7319ACJ 6317/Z2/6319/Z2
355 2/4 , 6 , 8 6319/Z2/N322/Z2 7319ACJ/7322ACJ 6319/Z2/6322/Z2

Размеры рамы и мощность
Мощность трехфазного электродвигателя варьируется от 0,55 до 315 кВт. В таблице 2 представлено отношение размеров рамы к мощности.

Таблица 2
Размер рамы Мощность: кВт
2полюса 4полюса 6полюса 8полюса
80M 1 0.75 0.55 - -
80M2 1.1 0.75
90S 1.5 1.1 0.75 -
90L 2.2 1.5 1.1 -
100L1 3 2.2 1.5 -
100L 2 3
112M 4 4 2.2 -
132S1 5.5 5.5 3 2.2
132S2 7.5
132M 1 - 7.5 4 3
132M2 5.5
160M 1 11 11 7.5 4
160M2 15 5.5
160L 18.5 15 11 7.5
180M 22 18.5 - -
180L - 22 15 11
200L 1 30 30 18.5 15
200L 2 37 22
225S - 37 - 18.5
225M 45 45 30 22
250M 55 55 37 30
280S 75 75 45 37
280M 90 90 55 45
315S 110 110 75 55
315M 132 132 90 75
315L 1 160 160 110 90
315L 2 200 200 132 110
355M 1 250 250 160 132
355M2 250 250 200 160
355L 315 315 250 200
Посмотреть таблицу полностью

Условия эксплуатации
Температура окружающей среды: 0℃~45℃
Высота над уровнем моря: 0m
Относительная влажность: ≤95%
Конденсат: Присутствует
Соляной туман: Присутствует
Масляный туман: Присутствует
Грибок: Присутствует
Удары: Присутствует
Вибрации : Присутствует
Наклон : ±30°
Качание: ±22.5°

Напряжение и частота
Номинальное напряжение: 380В или 440В
Номинальная частота: 50 Гц или 60 Гц

Соединение
3 кВт или меньше : Y
Более 3 кВт: △

Режим работы
Продолжительный (S1)

Класс изоляции и Insulation and Temperature Rise
Класс изоляции: B, F или H
Температура нагрева обмотки : 75K, 100K или 120K
(метод сопротивлений)
Допустимая температура работы подшипника 90℃
(измерение с помощью термометра)

Способ запуска
Прямой пуск при полном напряжении сети (для всех типоразмеров): запуск при пониженном напряжении допускается при отсутствии или неполной нагрузке.

Передача
Передача осуществляется при помощи ременного шкива, прямозубого цилиндрического зубчатого колеса или эластичной муфты

Вибрация

Ограниченные значения виброскорости, измеренные на холостом ходу, не превышают данные, указанные в таблице 3.

Способ крепления
Способы крепления, доступные для рам различных размеров, представлены в таблице 4.
B3 Горизонтальный вал, на лапах
B5 Горизонтальный вал, на фланцах
B35 Горизонтальный вал, на лапах и фланцах
V1 Вертикальный вал, на фланцах

Таблица 3
Размер рамы Способ крепления(IM )
80~ 225 B3, B5, B35, V1
250~ 315 B3, B35, V1

Пропитка и поверхностная обработка

Обмотка двигателя прошла процессы пропитки и поверхностной обработки для гарантии влагонепроницаемости и устойчивости к грибку и соляному туману в соответствии со спецификациями для машин, работающих во влажном климате

Таблица 4
Размер рамы 80~ 132 160~ 280 315~ 355
Тип крепления Перемещение (мкм) Скорость (мм/с) Ускорение (м/с2) Перемещение (мкм) Скорость (мм/с) Ускорение (м/с2) Перемещение (мкм) Скорость (мм/с) Ускорение (м/с2)
Свободное 25 1.6 2.5 35 2.2 3.5 45 2.8 4.4
Жесткое 21 1.3 2.0 29 1.8 2.8 37 2.3 3.6
Основные технические параметры
Модель Мощность кВт Сила тока А Частота вращения об / мин Вес кг Модель Мощность кВт Сила тока А Частота вращения об / мин Вес кг
380 В 50 Гц 440 В 60 Гц 380 В 50 Гц 440 В 60 Гц 380 В 50 Гц 440 В 60 Гц 380 В 50 Гц 440 В 60 Гц
Y80M1-2-H 0.75 1.8 1.6 2820 3460 17 Y315L2-4-H 200 361.3 319.0 1480 1790 1260
Y80M2-2-H 1.1 2.6 2.2 2820 3460 19 Y355M-4-H 250 464.5 410.2 1480 1790 1600
Y90S-2-H 1.5 3.5 3.1 2840 3470 23 Y355L-4-H 315 582.1 514.0 1480 1790 1800
Y90L-2-H 2.2 4.9 4.3 2840 3470 26 Y90S-6-H 0.75 2.2 2.0 910 1130 20
Y100L-2-H 3 6.2 5.4 2880 3490 33 Y90L-6-H 1.1 3.2 2.9 910 1130 24
Y112M-2-H 4 8.2 7.2 2890 3500 46 Y100L-6-H 1.5 4.0 3.5 940 1150 33
Y132S1-2-H 5.5 11.0 9.6 2900 3520 78 Y112M-6-H 2.2 5.8 5.2 940 1150 45
Y132S2-2-H 7.5 14.6 12.9 2900 3520 90 Y132S-6-H 3 7.2 6.4 960 1170 66
Y160M1-2-H 11 21.6 18.7 2930 3540 120 Y132M1-6-H 4 9.5 8.2 960 1170 80
Y160M2-2-H 15 28.9 25.1 2930 3540 135 Y132M2-6-H 5.5 12.5 10.7 960 1170 90
Y160L-2-H 18.5 35.7 30.3 2930 3540 160 Y160M-6-H 7.5 17.1 14.8 970 1170 100
Y180M-2-H 22 42.2 36.9 2940 3550 180 Y160L-6-H 11 25.0 21.7 970 1170 125
Y200L1-2-H 30 57.9 50.3 2955 3560 215 Y180L-6-H 15 33.0 29.3 970 1180 195
Y200L2-2-H 37 69.4 60.3 2960 3565 245 Y200L1-6-H 18.5 37.6 32.7 980 1183 225
Y225M-2-H 45 85.9 76.3 2969 3572 330 Y200L2-6-H 22 44.7 38.9 980 1182 275
Y250M-2-H 55 103.2 91.7 2970 3570 400 Y225M-6-H 30 61.1 53.1 985 1187 325
Y280S-2-H 75 139.2 120.9 2970 3580 535 Y250M-6-H 37 71.0 61.3 980 1180 430
Y280M-2-H 90 167.1 143.5 2970 3580 550 Y280S-6-H 45 86.4 74.6 980 1190 505
Y315S-2-H 110 203.0 180.2 2970 3580 980 Y280M-6-H 55 103.2 89.7 980 1190 540
Y315M-2-H 132 242.3 215.1 2970 3580 1080 Y315S-6-H 75 141.1 124.0 980 1190 990
Y315L1-2-H 160 292.1 259.3 2970 3580 1160 Y315M-6-H 90 168.6 148.1 980 1190 1080
Y315L2-2-H 200 365.2 324.6 2970 3580 1260 Y315L1-6-H 110 205.5 180.5 980 1190 1150
Y355M-2-H 250 451.4 400.6 2970 3580 1600 Y315L2-6-H 132 245.8 215.9 980 1190 1210
Y355L-2-H 315 565.7 502.1 2970 3580 1800 Y355M1-6-H 160 302.0 265.3 980 1190 1500
Y801-4-H 0.55 1.5 1.4 1390 1710 17 Y355M2-6-H 200 376.7 330.9 980 1190 1700
Y802-4-H 0.75 2.1 1.8 1390 1710 19 Y355L-6-H 250 468.9 411.9 980 1190 1900
Y90S-4-H 1.1 2.7 2.4 1400 1710 23 Y132S-8-H 2.2 5.8 5.2 710 860 66
Y90L-4-H 1.5 3.6 3.2 1400 1710 26 Y132M-8-H 3 7.6 6.8 710 860 80
Y100L1-4-H 2.2 5.0 4.5 1420 1730 36 Y160M1-8-H 4 10.5 9.1 720 870 93
Y100L2-4-H 3 6.8 5.9 1420 1730 39 Y160M2-8-H 5.5 13.4 11.5 720 870 105
Y112M-4-H 4 8.9 7.7 1440 1750 47 Y160L-8-H 7.5 17.7 15.5 720 870 130
Y132S-4-H 5.5 11.7 10.0 1440 1750 78 Y180L-8-H 11 25.6 22.2 730 880 175
Y132M-4-H 7.5 15.4 13.2 1440 1750 98 Y200L-8-H 15 33.3 29.2 729 882 255
Y160M-4-H 11 22.6 19.5 1460 1760 123 Y225S-8-H 18.5 40.3 35.6 735 886 300
Y160L-4-H 15 30.5 26.3 1460 1760 152 Y225M-8-H 22 47.4 41.7 734 886 320
Y180M-4-H 18.5 35.9 30.8 1470 1770 180 Y250M-8-H 30 64.7 57.1 730 890 420
Y180L-4-H 22 42.2 36.9 1470 1770 200 Y280S-8-H 37 79.8 68.9 740 890 515
Y200L-4-H 30 57.3 49.8 1476 1779 260 Y280M-8-H 45 94.8 80.8 740 890 550
Y225S-4-H 37 70.2 60.3 1481 1783 321 Y315S-78-H 55 113.5 98.6 740 890 1000
Y225M-4-H 45 84.0 73.4 1480 1783 355 Y315M-8-H 75 152.1 132.1 740 890 1100
Y250M-4-H 55 103.8 88.7 1480 1780 417 Y315L1-8-H 90 179.3 155.7 740 890 1160
Y280S-4-H 75 139.2 120.9 1480 1790 550 Y315L2-8-H 110 218.5 189.6 740 890 1230
Y280M-4-H 90 164.3 141.9 1480 1790 650 Y355M1-8-H 132 264.8 229.9 740 890 1500
Y315S-4-H 110 200.8 177.3 1480 1790 1000 Y355M2-8-H 160 320.3 278.1 740 890 1600
Y315M-4-H 132 239.7 211.6 1480 1790 1100 Y355L-8-H 200 399.1 346.5 740 890 1800
Посмотреть таблицу полностью

4-H 132 239.7 211.6 1480 1790 1100 Y355L-8-H 200 399.1 346.5 740 890 1800 Двигатель B3 изготовлен с рамой на лапах и торцевым щитом без фланцев.

Рама Количество полюсов Установочные размеры Габаритные размеры
A B C D E F G H K AA BB HA AB AC AD HD L
80 2, 4 125 100 50 19 40 6 15.5 80 10 34 130 10 165 175 160 240 295
90S 2 , 4, 6 140 100 56 24 50 8 20 90 36 140 12 180 195 175 270 320
90L 125 165 360
100L 160 140 63 28 60 24 100 12 40 176 14 205 215 185 290 385
112M 190 70 112 45 180 15 245 240 195 320 405
132S 2, 4, 6, 8 216 89 38 80 10 33 132 55 186 18 280 275 245 365 480
132M 178 224 520
160M 254 210 108 42 110 12 37 160 15 65 260 20 330 330 270 450 605
160L 254 304 650
180M 279 241 121 48 14 42.5 180 70 311 22 355 380 290 480 670
180L 279 349 710
200L 318 305 133 55 16 49 200 19 70 369 24 395 420 355 550 780
225S 4, 8 356 286 149 60 140 18 53 225 75 368 28 435 470 370 585 825
225M 2 311 55 110 16 49 393 28 825
4, 6, 8 60 140 18 53 850
250M 2 406 349 168 60 18 53 250 24 80 445 30 490 510 455 660 935
4,6,8 65 58
280S 2 457 368 190 280 85 485 35 550 580 470 730 1020
4,6,8 75 20 67.5
280M 2 419 65 18 58 536 1070
4,6,8 75 20 67.5
315S 2 508 406 216 65 170 18 58 315 28 120 570 45 744 645 576 875 1270
4,6,8 80 22 71
315M 2 457 65 18 58 680 1340
4,6,8 80 22 71
315L 2 508 65 18 58 1340
4,6,8 80 22 71
355M 2 610 560 254 75 20 67.5 355 116 750 52 740 750 680 1045 1570
4,6,8 95 25 86
355L 2 630 75 20 67.5 1570
4,6,8 95 25
Посмотреть таблицу полностью

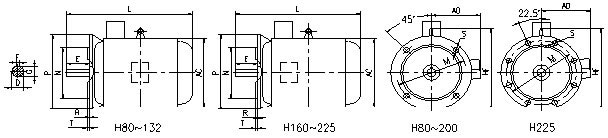

Двигатель типа B35 изготовлен с рамой на лапах и торцевым щитом с фланцем (со сквозными отверстиями)

Рама Количество полюсов Установочные размеры Габаритные размеры
A B C D E F G H K AA BB HA AB AC AD HD L
80 2, 4 125 100 50 19 40 6 15.5 80 10 34 130 10 165 175 160 240 295
90S 2 , 4, 6 140 100 56 24 50 8 20 90 36 140 12 180 195 175 270 320
90L 125 165 360
100L 160 140 63 28 60 24 100 12 40 176 14 205 215 185 290 385
112M 190 70 112 45 180 15 245 240 195 320 405
132S 2, 4, 6, 8 216 89 38 80 10 33 132 55 186 18 280 275 245 365 480
132M 178 224 520
160M 254 210 108 42 110 12 37 160 15 65 260 20 330 330 270 450 605
160L 254 304 650
180M 279 241 121 48 14 42.5 180 70 311 22 355 380 290 480 670
180L 279 349 710
200L 318 305 133 55 16 49 200 19 70 369 24 395 420 355 550 780
225S 4, 8 356 286 149 60 140 18 53 225 75 368 28 435 470 370 585 825
225M 2 311 55 110 16 49 393 28 825
4, 6, 8 60 140 18 53 850
250M 2 406 349 168 60 18 53 250 24 80 445 30 490 510 455 660 935
4,6,8 65 58
280S 2 457 368 190 280 85 485 35 550 580 470 730 1020
4,6,8 75 20 67.5
280M 2 419 65 18 58 536 1070
4,6,8 75 20 67.5
315S 2 508 406 216 65 170 18 58 315 28 120 570 45 744 645 576 875 1270
4,6,8 80 22 71
315M 2 457 65 18 58 680 1340
4,6,8 80 22 71
315L 2 508 65 18 58 1340
4,6,8 80 22 71
355M 2 610 560 254 75 20 67.5 355 116 750 52 740 750 680 1045 1570
4,6,8 95 25 86
355L 2 630 75 20 67.5 1570
4,6,8 95 25 86
Посмотреть таблицу полностью

Двигатель типа B35 изготовлен с рамой на лапах и торцевым щитом с фланцем (со сквозными отверстиями)

Рама Количество полюсов Установочные размеры Габаритные размеры
A B C D E F G H K AA BB HA AB AC AD HD L
80 2, 4 125 100 50 19 40 6 15.5 80 10 34 130 10 165 175 160 240 295
90S 2 , 4, 6 140 100 56 24 50 8 20 90 36 140 12 180 195 175 270 320
90L 125 165 360
100L 160 140 63 28 60 24 100 12 40 176 14 205 215 185 290 385
112M 190 70 112 45 180 15 245 240 195 320 405
132S 2, 4, 6, 8 216 89 38 80 10 33 132 55 186 18 280 275 245 365 480
132M 178 224 520
160M 254 210 108 42 110 12 37 160 15 65 260 20 330 330 270 450 605
160L 254 304 650
180M 279 241 121 48 14 42.5 180 70 311 22 355 380 290 480 670
180L 279 349 710
200L 318 305 133 55 16 49 200 19 70 369 24 395 420 355 550 780
225S 4, 8 356 286 149 60 140 18 53 225 75 368 28 435 470 370 585 825
225M 2 311 55 110 16 49 393 28 825
4, 6, 8 60 140 18 53 850
250M 2 406 349 168 60 18 53 250 24 80 445 30 490 510 455 660 935
4,6,8 65 58
280S 2 457 368 190 280 85 485 35 550 580 470 730 1020
4,6,8 75 20 67.5
280M 2 419 65 18 58 536 1070
4,6,8 75 20 67.5
315S 2 508 406 216 65 170 18 58 315 28 120 570 45 744 645 576 875 1270
4,6,8 80 22 71
315M 2 457 65 18 58 680 1340
4,6,8 80 22 71
315L 2 508 65 18 58 1340
4,6,8 80 22 71
355M 2 610 560 254 75 20 67.5 355 116 750 52 740 750 680 1045 1570
4,6,8 95 25 86
355L 2 630 75 20 67.5 1570
4,6,8 95 25 86
Посмотреть таблицу полностью

Трехфазный двигатель типа B5 изготовлен с рамой без лап и торцевым щитом с фланцем (со сквозными отверстиями)

Рама Количество полюсов Установочные размеры Габаритные размеры
D E F G M N P R S T AC AD HF L
80M 2, 4 19 40 6 15.5 165 130 200 0 4- φ 12 3.5 175 160 235 295
90S 2, 4, 6 24 50 8 20 195 175 320
90L 360
100L 28 60 24 215 180 250 4- φ 15 4 215 185 275 385
112M 240 195 285 405
132S 2, 4, 6,8 38 80 10 33 265 230 300 275 245 340 480
132M 520
160M 42 110 12 37 300 250 350 0 4- φ 19 5 330 270 400 605
160L 650
180M 48 14 42.5 300 250 350 0 380 290 500 670
180L 710
200L 55 16 49 350 300 400 0 420 355 550 780
225S 4, 8 60 140 18 53 400 350 450 0 8- φ 19 470 370 610 825
225M 2 55 110 16 49 825
4, 6, 8 60 140 18 53 850
Распределительная коробка устанавливается с правой стороны электродвигателя (если смотреть на приводной конец двигателя)
Рама L мм α Примечание Рама L мм α Примечание
Y80-H 100 7.5°
Y180-H 161
Y90S-H 106 7.5°
Y200L-H 186
Y90L-H 118.5 7.5°
Y225-H 189
Y100L-H 133 7.5°
Y250-H 207
Y112M-H 140
Y280-H 215.5
Y132S-H 159
Y315-H 257
Y132M-H 178
Y355-H 281
Y160-H 146
Обратная связь
Список продуктов

DEZHOU HENGLI ELECTRICAL MACHINERY CO., LTD
Адрес: No.26 Xinyuan Road, Canal Economic Development Zone, Dezhou City, Shandong Province.P.R.C
PC: 253005
Тел: +86-534-2446311
Факс: +86-534-2421958
Email: wmb@dzhldj.com
Контактное лицо: Howard Lee
Тел: +86-15066519895

Quick Response Code
